使用OrCAD 16.6。（17.2简单测试好像也有这个问题，不知道更新的版本是否不同）

结论

平坦原理图中，个人推荐使用off-page connector.

使用Port的问题

主要是DRC的问题。port名称不匹配造成单端网络时，在平坦原理图中DRC不会报错。

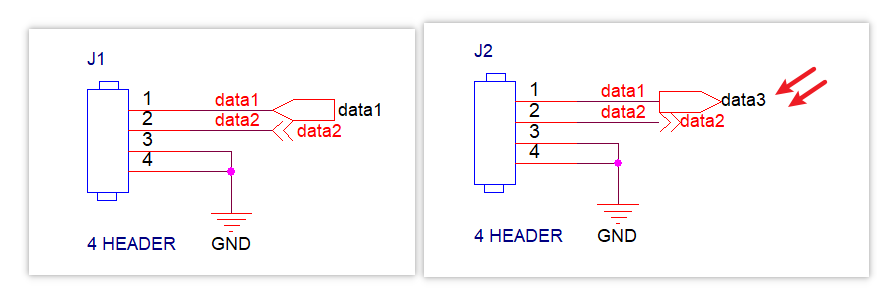

比如，下图两页中的data1信号，一个接了data1 port，另一个接了 data3 port，但是DRC不会报错。感觉这容易导致设计错误。

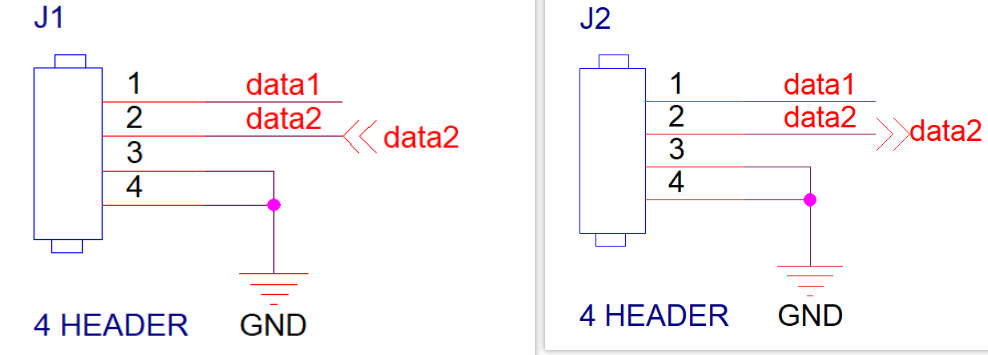

删除port的情况

删除port，如果两个net alias名称相同，DRC会有警告。

Checking For Single Node Nets
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE1  (3.50, 1.60)
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

Checking For Unconnected Bus Nets
WARNING(ORCAP-1611): Two nets in same schematic have the same name, but there is no off-page connector data1
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

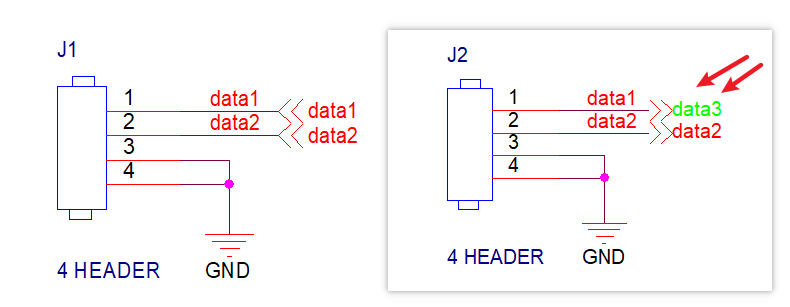

使用off-page的情况

使用off-page connector，但是名称不匹配时，DRC也会有警告。

Checking For Single Node Nets
WARNING(ORCAP-1600): Net has fewer than two connections data1
                    SCHEMATIC1, PAGE1  (3.50, 1.60)
WARNING(ORCAP-1600): Net has fewer than two connections data3
                    SCHEMATIC1, PAGE2  (3.80, 2.40)

Checking For Unconnected Bus Nets

Checking Off-Page Connections
WARNING(ORCAP-1613): No matching off-page connector data1
                    SCHEMATIC1, PAGE1  (3.90, 1.60)
WARNING(ORCAP-1613): No matching off-page connector data3
                    SCHEMATIC1, PAGE2  (4.20, 2.40)

总结

加了port以后，DRC中

• 悬空网络的警告被抑制
• port不会像off-page connector一样检查名称匹配

总之就是port名称不匹配的错误就很难被发现。（似乎没找到相关的DRC设置）
